Stacja rozładunku worków Big Bag ze stali nierdzewnej – konstrukcja dwupoziomowa
W przemyśle liczy się nie tylko samo urządzenie technologiczne, ale również konstrukcja, która zapewnia jego stabilne i bezpieczne użytkowanie.
W Monter Install Group wykonujemy konstrukcje ze stali nierdzewnej dla instalacji przemysłowych, dopasowane do konkretnego procesu technologicznego i warunków pracy.
Jednym z takich rozwiązań jest stacja rozładunku worków Big Bag, przygotowana jako konstrukcja dwupoziomowa, umożliwiająca obsługę worków w dwóch różnych wariantach rozładunku.
Konstrukcja stacji Big Bag:

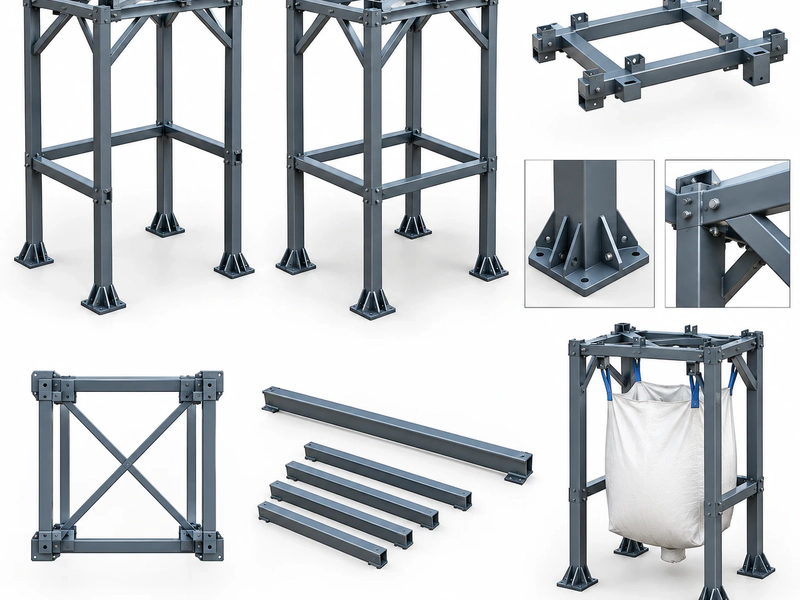

Podstawą rozwiązania jest stalowa rama o kształcie prostopadłościanu.
Jej wymiary to:
- wysokość: 4650 mm,
- podstawa: 1700 × 2000 mm.
Rama została wykonana z kwadratowych profili stalowych, a jej sztywność przestrzenną zapewniają:
- sztywne, spawane węzły,
- ukośne zastrzały,
- sztywne słupy konstrukcji,

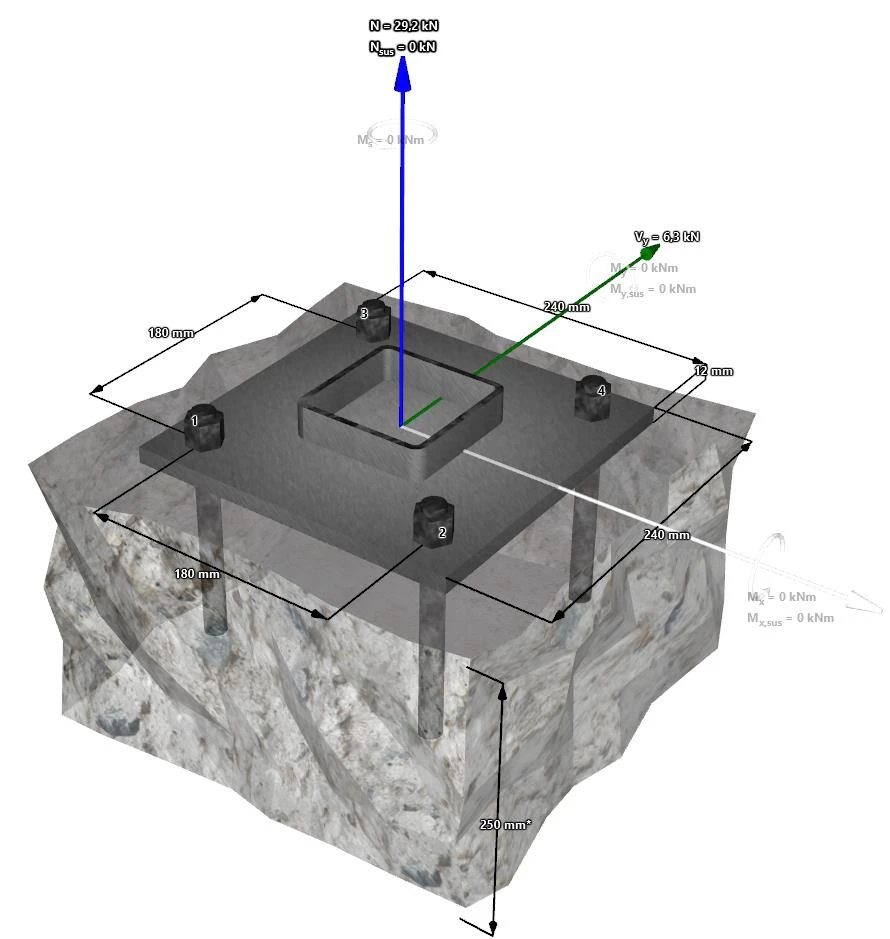

- stałe zakotwienie słupów w betonowej posadzce przemysłowej hali.
Takie rozwiązanie pozwala uzyskać stabilną konstrukcję przygotowaną do pracy z zawieszonymi workami Big Bag.
Dwa poziomy pracy – dwa sposoby rozładunku
Konstrukcja została zaprojektowana jako dwufunkcyjna, z dwoma poziomami umożliwiającymi zastosowanie różnych sposobów podwieszenia worka.
Poziom 2350 mm – rozładunek z pojedynczego kosza
Pierwszy poziom znajduje się 2350 mm ponad poziomem posadzki.
Na tym poziomie przewidziano rozwiązanie umożliwiające rozładunek worków Big Bag umieszczonych w dedykowanych, pojedynczych koszach.
Worek Big Bag wraz z koszem ustawiany jest na przygotowanych na konstrukcji ramy dedykowanych gniazdach wykonanych z blachy stalowej.
Takie rozwiązanie wymusza odpowiednie położenie kosza i zapewnia jego stabilne ustawienie podczas pracy.
Poziom 4650 mm – rozładunek worka zawieszonego na krzyżu
Drugi wariant wykorzystuje stalowy krzyż przeznaczony do zawieszenia worka Big Bag.
Krzyż został wyposażony w dolne boczne ograniczniki, których zadaniem jest zapewnienie jego stabilnego i bezpiecznego ułożenia na ramie.
Krzyż z zawieszonym workiem Big Bag umieszczany jest na szczycie konstrukcji w specjalnie przygotowanych gniazdach.
Ich zadaniem jest wymuszenie właściwego położenia krzyża oraz ograniczenie możliwości jego przemieszczania podczas pracy.
Konstrukcja zaprojektowana pod konkretny proces
W tego typu rozwiązaniach ważna jest nie tylko sama nośność konstrukcji.
Istotne jest również zaplanowanie sposobu ustawiania worka, jego stabilizacji oraz dostępu do miejsca rozładunku.
Dlatego konstrukcja została przygotowana jako rozwiązanie dwufunkcyjne, pozwalające wykorzystać dwa sposoby obsługi worków Big Bag.
Na poziomie 2350 mm przewidziano również poziome belki przeznaczone do montażu elementów wspomagających opróżnianie worków, dzięki którym możliwe jest usprawnienie procesu rozładunku materiału.
Konstrukcja ze stali nierdzewnej dla przemysłu
Stacja Big Bag jest przykładem konstrukcji, w której połączono wymagania technologiczne z rozwiązaniami konstrukcyjnymi.
Wykonanie ze stali nierdzewnej pozwala zastosować ją w środowiskach przemysłowych, w których istotne są trwałość, odporność materiału oraz możliwość utrzymania odpowiednich warunków higienicznych.
Każdy element został zaplanowany z uwzględnieniem sposobu użytkowania całej stacji.
Monter Install Group – konstrukcje przemysłowe na zamówienie
W Monter Install Group wykonujemy konstrukcje ze stali nierdzewnej i węglowej dla przemysłu, w tym konstrukcje wsporcze, podesty technologiczne, pomosty, przejścia produkcyjne oraz rozwiązania wykonywane indywidualnie pod konkretną instalację.
Stacja rozładunku Big Bag jest kolejnym przykładem realizacji, w której konstrukcja nie jest gotowym, uniwersalnym produktem, ale elementem zaprojektowanym i wykonanym pod określony sposób pracy i wymagania procesu technologicznego.
Od prefabrykacji konstrukcji po wykonanie i montaż na obiekcie – realizujemy rozwiązania dopasowane do rzeczywistych warunków pracy.
Monter Install Group – konstrukcje stalowe i nierdzewne dla przemysłu.
